مخزن اسید یکی از تجهیزات حیاتی در صنایع شیمیایی، پتروشیمی، آب و فاضلاب، داروسازی و حتی صنایع غذایی است. هدف اصلی از استفاده از این مخازن، نگهداری، ذخیره و انتقال ایمن انواع اسیدها و مواد شیمیایی خورنده است. با توجه به خاصیت خورندگی شدید اسیدها، انتخاب جنس مناسب، طراحی مهندسی دقیق و رعایت استانداردهای ایمنی در ساخت مخزن اهمیت بسیار زیادی دارد. در این مقاله به بررسی کامل ساختار، جنس، انواع، کاربردها و نکات طراحی مخزن اسید می پردازیم.
تعریف مخزن اسید
مخزن اسید (Acid Storage Tank) ظرفی است مقاوم در برابر خوردگی که برای نگهداری یا دوزینگ مواد اسیدی مانند اسید سولفوریک، اسید نیتریک، اسید کلریدریک، اسید فسفریک و سایر مواد شیمیایی مشابه مورد استفاده قرار می گیرد. این مخازن معمولاً از پلی اتیلن، فایبرگلاس، پلی پروپیلن، یا استیل ضدزنگ ساخته می شوند تا در برابر واکنش شیمیایی و خوردگی مقاوم باشند.
اهمیت استفاده از مخزن اسید مقاوم
استفاده از مخزن های غیر استاندارد یا نامناسب برای ذخیره اسید می تواند پیامدهای خطرناکی مانند:
- نشت مواد اسیدی و آسیب به محیط زیست
- خوردگی تجهیزات و سازه های اطراف
- خطر انفجار یا سوختگی کارکنان
- از
بین رفتن سرمایه و توقف خط تولید
به همراه داشته باشد. از این رو، انتخاب نوع مخزن، جنس بدنه و لایه های محافظ آن باید بر اساس نوع اسید، غلظت، دما و فشار کاری انجام شود.
جنس مخزن اسید
انتخاب جنس مناسب بدنه، مهم ترین فاکتور در طراحی مخزن اسید است. در ادامه به متداول ترین جنس ها اشاره می کنیم:
۱. مخزن پلی اتیلن (Polyethylene Tank)
- ویژگی ها:سبک، مقاوم در برابر خوردگی و قیمت اقتصادی
- مزایا:قابلیت استفاده برای اکثر اسیدها در غلظت پایین و دمای محیط
- کاربرد:اسید کلریدریک، اسید فسفریک، اسید استیک
- نکته:برای اسیدهای غلیظ یا دمای بالا مناسب نیست مگر با طراحی تقویت شده
۲. مخزن فایبرگلاس (FRP Tank)
- ویژگی ها:ساخته شده از الیاف شیشه و رزین مقاوم
- مزایا:مقاومت بالا در برابر مواد شیمیایی و دما
- کاربرد:نگهداری اسید سولفوریک و اسید نیتریک در صنایع شیمیایی
- نکته:در مقابل ضربه فیزیکی حساس است و باید پایه مناسب برای آن طراحی شود
۳. مخزن پلی پروپیلن (PP Tank)
- ویژگی ها:مقاومت بالا در برابر خوردگی، سازگار با دمای متوسط
- مزایا:مناسب برای محیط های صنعتی با بخارات خورنده
- کاربرد:صنایع دارویی و پتروشیمی برای اسیدهای نیمه قوی
۴. مخزن استیل ضد زنگ (Stainless Steel Tank)
- ویژگی ها:مقاومت مکانیکی بالا، قابل استفاده در فشار بالا
- مزایا:دوام طولانی، قابلیت شست وشوی آسان
- کاربرد:صنایع غذایی، دارویی و ذخیره اسیدهای ملایم مانند اسید استیک
- نکته:برخی اسیدها مانند اسید کلریدریک می توانند باعث خوردگی استیل شوند
هر مخزن اسید بر اساس نوع طراحی و کاربرد، می تواند شامل اجزای زیر باشد:
- بدنه اصلی (Shell):قسمت اصلی که اسید را در خود نگه می دارد.
- درپوش یا منهول:برای دسترسی و بازرسی داخلی مخزن.
- شیر ورودی و خروجی:جهت کنترل جریان اسید.
- لایه ضد خوردگی (Lining):معمولاً از لایه های پلیمری یا رزینی برای جلوگیری از واکنش شیمیایی.
- پایه نگهدارنده (Stand/Base):جهت توزیع وزن مخزن و جلوگیری از واژگونی.
- سیستم تهویه:برای جلوگیری از تجمع بخارات اسیدی و افزایش ایمنی.
انواع مخزن اسید بر اساس طراحی
طراحی هر نوع مخزن به محل نصب، نوع اسید، شرایط بهره برداری (فشار، دما و حجم) و هدف استفاده (ذخیره یا حمل ونقل) بستگی دارد.

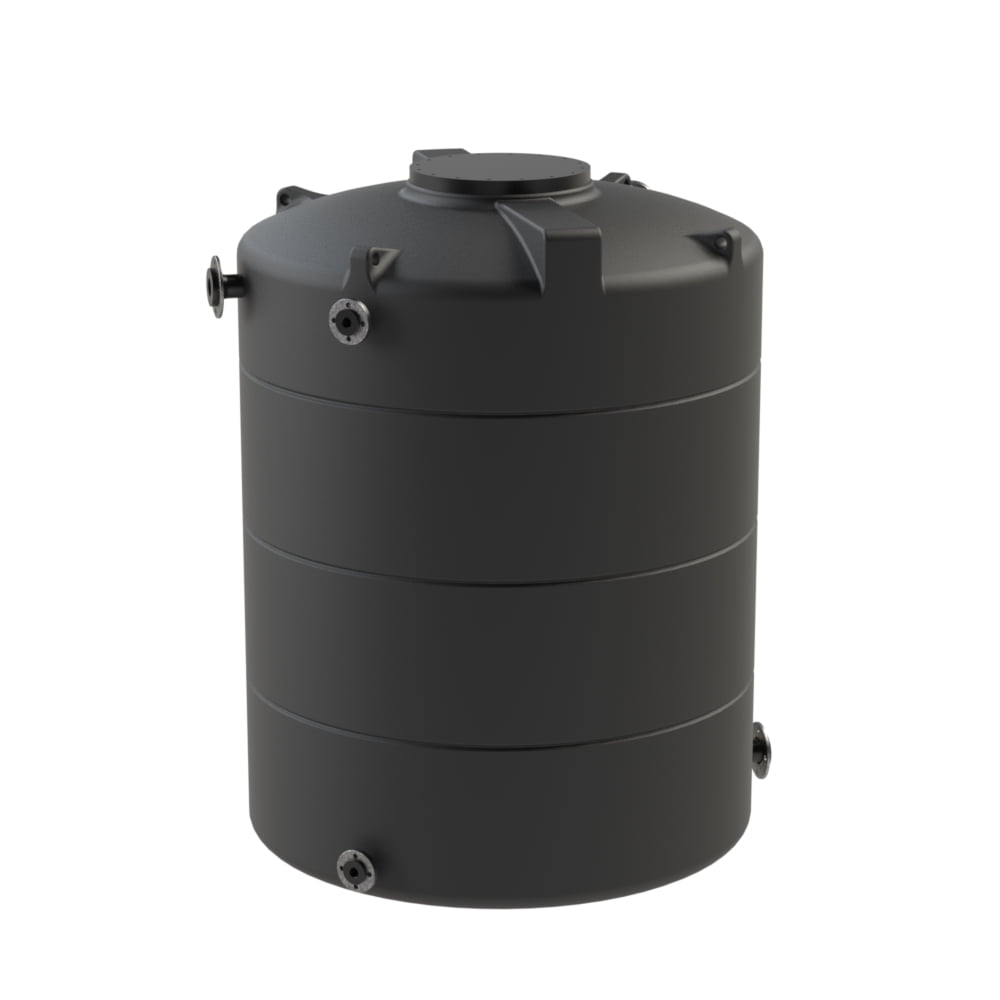

مخزن عمودی
مخزن عمودی
متداول ترین نوع طراحی برای ذخیره اسید در واحدهای صنعتی و تصفیه خانه هاست. این
نوع مخزن به صورت استوانه ای و ایستاده ساخته می شود و معمولاً دارای کف تخت یا
مخروطی است تا امکان تخلیه کامل اسید فراهم شود. جنس این مخازن بسته به نوع ماده
ذخیره شده می تواند از پلی اتیلن، فایبرگلاس یا استیل ضدزنگ انتخاب شود.
از مزایای مخزن
عمودی می توان به اشغال فضای کمتر، استحکام بالا در برابر فشار مایع و قابلیت
ذخیره حجم زیاد اشاره کرد. این نوع مخزن معمولاً در فضاهای باز نصب می شود و برای
جلوگیری از تخریب در اثر تابش مستقیم خورشید، با لایه ضد UV پوشش داده می شود. نکته مهم در نصب
این مخزن، استفاده از سطحی کاملاً تراز و مقاوم است تا از تغییر شکل بدنه جلوگیری
شود.
مخزن افقی
مخزن افقی برای
محیط هایی طراحی شده است که ارتفاع محدودی دارند یا پایداری مکانیکی بالاتری مورد
نیاز است. این نوع مخزن به صورت استوانه ای خوابیده روی پایه های فلزی یا پلی اتیلنی
نصب می شود و در دو سر خود دارای انحنای نیم کروی است تا تنش های ناشی از فشار
داخلی کاهش یابد.
مخازن افقی
معمولاً برای حمل و انتقال اسید بین بخش های مختلف کارخانه یا خطوط فرآیندی به کار
می روند. مزیت اصلی آن ها پایداری بالا در برابر لرزش و ضربه است و به همین دلیل
در تانکرهای حمل اسید نیز از همین طراحی استفاده می شود. البته هزینه ساخت پایه و
مهار این نوع مخزن نسبت به مدل عمودی کمی بیشتر است.
مخزن دوجداره
مخزن دوجداره
با هدف افزایش ایمنی و جلوگیری از نشت مواد خورنده طراحی می شود. در این نوع، دو
جداره مجزا وجود دارد که مخزن داخلی وظیفه نگهداری اسید و جداره بیرونی نقش محافظت
در برابر نشت را بر عهده دارد. فضای بین دو دیواره معمولاً با سیستم تهویه یا
سنسور نشتی تجهیز می شود تا هرگونه خرابی داخلی به سرعت شناسایی شود.
جنس مخزن
دوجداره معمولاً از پلی اتیلن مقاوم یا فایبرگلاس انتخاب می شود. این طراحی به ویژه
برای ذخیره اسیدهای بسیار خورنده مانند اسید سولفوریک و اسید نیتریک در صنایع
پتروشیمی و دارویی کاربرد دارد. ایمنی بالای این مخزن باعث شده در مناطق دارای
استانداردهای زیست محیطی سختگیرانه، تنها از این نوع استفاده شود.
مخزن مخروطی یا قیفی
مخزن قیفی که
با کف مخروطی ساخته می شود، برای مواقعی استفاده می شود که تخلیه کامل اسید و
جلوگیری از ته نشینی مواد اهمیت دارد. در این طراحی، انتهای مخزن به شکل قیف ساخته
می شود تا مواد ذخیره شده به صورت کامل و بدون باقی ماندن رسوب تخلیه شوند.
این نوع مخزن
معمولاً در صنایع شیمیایی، دارویی و تصفیه خانه ها مورد استفاده قرار می گیرد و
برای فرآیندهای دوزینگ یا آماده سازی محلول های اسیدی بسیار مناسب است. زاویه
مخروط کف معمولاً بین ۱۵ تا ۳۰ درجه طراحی می شود تا تخلیه سریع و
بدون مشکل انجام شود. به دلیل شکل خاص بدنه، این مخازن اغلب روی فریم فلزی یا پایه
تقویت شده نصب می شوند.
مخزن حمل اسید
مخزن حمل اسید
همان طور که از نامش پیداست برای جابه جایی ایمن اسید از محل تولید به محل مصرف
طراحی شده است. این مخازن در برابر ضربه، ارتعاش و فشار مکانیکی مقاومت بالایی
دارند و اغلب از پلی اتیلن سنگین یا فایبرگلاس دوجداره ساخته می شوند.
در کامیون ها،
تریلرها و واگن های مخصوص حمل مواد شیمیایی از این نوع مخزن استفاده می شود. طراحی
بدنه به گونه ای است که در صورت واژگونی یا تصادف، خطر نشت اسید به حداقل برسد.
این نوع مخزن باید دارای تأییدیه های بین المللی نظیر ADR، DOT یا IMDG برای حمل مواد خطرناک باشد.
مخزن مکعبی یا مستطیلی
مخزن مکعبی یکی
از طراحی های خاص برای استفاده در فضاهای محدود است. شکل چهارگوش و قابل سفارشی سازی
این نوع مخزن باعث می شود که بتوان آن را در گوشه ها یا بین تجهیزات صنعتی نصب
کرد. این نوع معمولاً از پلی پروپیلن، PVC سخت یا فایبرگلاس ساخته می شود و در
سیستم های ماژولار و خطوط آبکاری فلزات کاربرد فراوانی دارد.
با وجود ظاهر
ساده، طراحی مهندسی این مخزن اهمیت زیادی دارد، زیرا گوشه ها و لبه ها نقاط تمرکز
تنش هستند و در صورت نبود تقویت کننده های مناسب، احتمال شکست وجود دارد. بنابراین
اغلب از پروفیل های فلزی یا فریم پشتیبان برای افزایش استحکام استفاده می شود.
مخزن تحت فشار
مخزن تحت فشار
برای شرایطی ساخته می شود که در آن اسید باید با فشار مشخصی ذخیره یا تزریق شود،
مانند فرآیندهای دوزینگ یا عملیات اسیدکاری چاه های نفت. این نوع مخزن معمولاً از
استیل ضدزنگ یا آلیاژهای خاص مقاوم در برابر فشار و خوردگی ساخته می شود و به
تجهیزات ایمنی مانند شیر اطمینان، مانومتر و دریچه تخلیه اضطراری مجهز است.
به دلیل ماهیت
خطرناک ذخیره اسید تحت فشار، طراحی و ساخت این مخازن باید بر اساس استانداردهای
بین المللی مانند ASME یا API انجام شود. استفاده از این نوع مخزن در صنایع نفت
و گاز، پتروشیمی و صنایع شیمیایی پیشرفته بسیار متداول است.
کاربردهای مخزن اسید
مخازن اسید در طیف وسیعی از صنایع استفاده می شوند، از جمله:
- صنایع شیمیایی و پتروشیمی:ذخیره مواد اولیه و محصولات شیمیایی
- تصفیه خانه های آب و فاضلاب:ذخیره و تزریق اسید برای تنظیم pH
- صنایع دارویی و غذایی:شست وشو و ضدعفونی خطوط تولید
- کارخانه های باتری سازی:ذخیره اسید سولفوریک
- کارگاه های آبکاری فلزات:ذخیره محلول های اسیدی جهت شست وشوی قطعات
نکات طراحی مخزن اسید
در طراحی مخزن اسید باید عوامل زیر به طور دقیق بررسی شود:
- نوع و غلظت اسید: هر اسید رفتار شیمیایی خاصی دارد و ممکن است با برخی مواد واکنش دهد.
- دمای نگهداری: افزایش دما می تواند موجب نرم شدن یا تغییر شکل مخزن های پلیمری شود.
- فشار کاری: برای مخازن تحت فشار، باید از فلزات خاص یا طراحی تقویت شده استفاده شود.
- ظرفیت مخزن: بسته به نیاز، حجم مخزن از چند لیتر تا چند صد هزار لیتر متغیر است.
- محل نصب: نصب در فضای باز نیاز به پوشش ضد UV دارد، در حالی که در فضای بسته تهویه اهمیت دارد.
- استانداردهای ایمنی: طراحی باید مطابق با استانداردهای بین المللی مانند ASTM D1998 یا BS4994 انجام شود.
مزایای استفاده از مخزن پلی اتیلن برای اسید
در سال های اخیر، استفاده از مخازن پلی اتیلن ضد اسید به دلیل ویژگی های زیر افزایش یافته است:
- وزن سبک و حمل آسان
- قیمت مقرون به صرفه در مقایسه با استیل یا FRP
- مقاومت عالی در برابر رطوبت و مواد خورنده
- امکان تولید در اشکال و ابعاد متنوع
- عمر مفید بالا در صورت نگهداری صحیح
نکات ایمنی در نگهداری و استفاده از مخزن اسید
رعایت نکات ایمنی در کار با مخازن اسید الزامی است:
- از لباس و دستکش مقاوم به اسید استفاده شود.
- سیستم تهویه مناسب برای خروج بخارات نصب گردد.
- مخزن در محیطی دور از شعله و گرما قرار گیرد.
- بازرسی دوره ای بدنه و اتصالات جهت جلوگیری از نشتی انجام شود.
- در هنگام پر یا خالی کردن مخزن، از پمپ های ضد اسید استفاده گردد.
نگهداری و سرویس مخزن اسید
برای افزایش طول عمر مخزن:
- حداقل سالی دو بار بازرسی چشمی انجام دهید.
- از تماس اجسام تیز با بدنه جلوگیری کنید.
- در صورت بروز نشتی جزئی، فوراً آن را تعمیر کنید.
- از قرار دادن مخزن خالی زیر نور مستقیم خورشید خودداری کنید.
مخزن اسید یکی
از مهم ترین تجهیزات در ذخیره سازی و حمل مواد شیمیایی خورنده است. انتخاب درست جنس،
طراحی و حجم مخزن می تواند علاوه بر افزایش ایمنی، از خسارات سنگین صنعتی جلوگیری
کند.
برای انتخاب
بهترین مخزن اسید، لازم است نوع اسید، دما، محل نصب و بودجه پروژه به دقت بررسی
شود. شرکت های معتبر تولیدکننده مخازن صنعتی معمولاً خدمات مشاوره، طراحی سفارشی و
تست ایمنی را نیز ارائه می دهند تا بهره برداری از سیستم با حداکثر اطمینان انجام
گیرد.
